1. はじめに
このマニュアルは、QSC RMX1450aステレオパワーアンプを安全かつ効率的に操作するための重要な情報を提供します。 Ampライファイア。RMX1450aは、プロフェッショナルオーディオアプリケーション向けにクリーンでダイナミックなパワーを提供するよう設計されており、信頼性の高いパフォーマンスを提供します。設置およびご使用の前に、このマニュアルをよくお読みください。
1.1 箱の中身
- QSC RMX1450a ステレオパワー Ampリファイアー
- AC電源コード
- ユーザーマニュアル（このドキュメント）

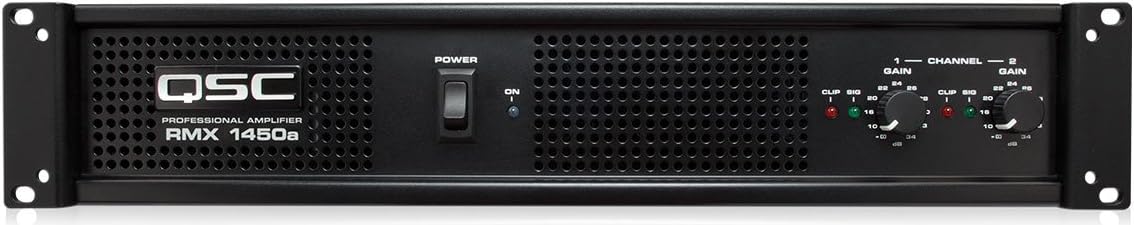

図1.1: フロント view QSC RMX1450aステレオパワーアンプ Ampこの画像は amplifier の前面パネルには、電源スイッチ、チャンネル 1 とチャンネル 2 のゲイン コントロール、信号とクリップの状態を示す LED インジケーターがあります。
2. 安全情報
感電、火災、または装置の損傷を防ぐため、常に次の安全上の注意事項を守ってください。
- 電源: 接続する amp装置に表示されている電源の種類にのみ接続してください。
- 接地: 確実に amp感電を防ぐため、ライファイアは適切に接地してください。
- 換気： 通気口を塞がないでください。過熱を防ぐため、ユニット周囲に十分な空気の流れを確保してください。
- 水分： 露出させないでください amp雨や湿気に弱いため、液体の入った物を本製品の上に置かないでください。
- サービス: すべてのメンテナンスは資格を持ったサービス担当者にお任せください。本製品をご自身でメンテナンスすることは絶対におやめください。
- 配置: を配置 amp安定した表面に設置するか、ラックにしっかりと取り付けてください。
3. セットアップ
3.1ラックへの取り付け
QSC RMX1450aには 標準ラックスペース2つ インストール用。 amp適切なラックネジを使用して、ラックをしっかりと固定してください。ユニットの周囲、特に前面と背面の通気口グリルに十分な通気スペースがあることを確認してください。
3.2 接続
接続する前に、 amp充電器の電源はオフになっており、主電源から切断されています。
図3.1: 後方 view QSC RMX1450aステレオパワーアンプ Ampライファイア。この画像では、XLR、1/4インチTRS、バリアストリップ入力、スピコン/バインディングポスト出力などの様々な入出力コネクタとモードスイッチが強調表示されています。
3.2.1入力接続
RMX1450a は、各チャンネルに柔軟な入力オプションを提供します。
- 1/4インチTRS: バランスまたはアンバランスのラインレベル信号用。
- XLR： バランスのとれたラインレベル信号用。プロのオーディオ セットアップでよく使用されます。
- バリアストリップ: 恒久的な設置によく使用される、バランス信号またはアンバランス信号の代替接続方法を提供します。
オーディオソース（ミキサー、プリアンプ、ampチャンネル 1 とチャンネル 2 の目的の入力コネクタに、アンプなどの外部機器（例えば、スピーカーなど）を接続します。
3.2.2出力接続
スピーカーを ampライファイアの出力端子:
- バインディングポスト: 裸線またはバナナプラグ接続用の標準ネジ式端子。
- ノイトリック スピコン: プロフェッショナルなスピーカー接続に最適な、安全な高電流コネクタ。
スピーカーを接続する際は、極性（+と+、-と-）が正しいことを確認してください。インピーダンスの互換性については、スピーカーのマニュアルを参照してください。
3.2.3電源接続
付属のAC電源コードを amp充電器の IEC 入力に接続し、接地された電源コンセントに接続します。
4. 操作手順
4.1 フロントパネルのコントロールとインジケータ
図4.1: 斜めのフロント view QSC RMX1450aステレオパワーアンプ Amp電源スイッチ、チャンネル ゲイン コントロール、および LED インジケーターを示すインジケーター。
- 電源スイッチ： を切り替えます ampライファイアのオンとオフ。
- ゲインコントロール（チャンネル1と2） 各チャンネルの入力感度 (音量) を調整するための前面に取り付けられた回転式コントロール。
- 信号LED: 入力にオーディオ信号が存在するときに点灯します。
- クリップ LED: 出力信号がクリッピング（歪み）に近づくと点灯します。これらのLEDが頻繁に点灯する場合は、ゲインを下げてください。
4.2 背面パネルのスイッチ
背面パネルには、 ampライターの操作:
- クリップリミッター: 独立して無効化可能なクリップリミッターは、深刻なクリッピングを防ぎ、スピーカーを保護します。通常は、これらのリミッターをオンにしておくことをお勧めします。
- フィルター: ハイパス フィルター (例: 30 Hz または 50 Hz) を使用すると、不要な低周波コンテンツを除去し、スピーカーを保護して明瞭度を向上させることができます。
- モードスイッチ:
- ステレオ： デフォルトモードでは、各チャネルは独立して動作します。
- 平行： 両チャンネルは同じ入力信号を受け取りますが、別々のスピーカーを駆動します。ampモノラルソースで複数のスピーカーを駆動します。
- ブリッジモノ: 両チャンネルを1つの高出力モノラル出力に統合します。ブリッジ接続に対応したスピーカーのみを使用し、指定されたブリッジ出力端子に接続してください。
4.3 基本的な操作手順
- すべての接続 (入力、出力、電源) が安全かつ正しいことを確認します。
- 設定する ampフィルターのゲインコントロールを最小（完全に反時計回り）の位置にします。
- まずオーディオソース（ミキサーなど）の電源を入れます。
- QSC RMX1450aの電源をオンにする amplifier。
- ゲインコントロールをゆっくりと上げていくと、 amp希望の音量レベルに達するまでボリュームを調整します。シグナルLEDとクリップLEDを監視します。
- 電源を切るときは、 ampまず電源をオフにし、次にオーディオソースをオフにします。
5. メンテナンス
QSC RMX1450a amplifier は、最小限のメンテナンスで堅牢なパフォーマンスを実現するように設計されています。
- クリーニング： 定期的に柔らかく乾いた布で外装を拭いてください。研磨剤入りの洗剤や溶剤は使用しないでください。
- 換気： 適切な冷却を維持するために、換気グリルにほこりやごみが付着していないことを確認してください。
- 検査： 電源コードとオーディオ ケーブルに損傷の兆候がないか定期的に確認してください。
6。 トラブルシューティング
RMX1450aで問題が発生した場合 amp問題が解決しない場合は、次の一般的なトラブルシューティング手順を参照してください。
| 問題 | 考えられる原因 | 解決 |
|---|---|---|
| 電源なし | 電源コードが外れている、コンセントに不具合がある、ブレーカーが落ちている | 電源コードの接続を確認し、別のコンセントを試し、回路ブレーカーをリセットしてください。 |
| 音声出力なし | 入力ケーブルが外れている、スピーカーケーブルが外れている、ゲインコントロールが最小になっている、モード設定が正しくない、ソースデバイスがオフになっている | すべてのケーブル接続を確認し、ゲインを上げ、背面パネルのモード スイッチをチェックし、オーディオ ソースがアクティブであることを確認します。 |
| 歪んだ音 | 入力信号が高すぎます。 ampライフルのクリッピング、スピーカーの故障、インピーダンス整合の誤り | ソースからの入力レベルを下げる、 amp音量ゲインを調整し、クリップ LED をチェックし、スピーカーを検査し、スピーカーのインピーダンスを確認します。 |
| 過熱 | 換気の妨げ、過度の負荷、長時間の高出力 | ユニット周囲の空気の流れを確保し、出力レベルを下げ、スピーカーのインピーダンスを確認してください。ユニットの温度が下がるまでお待ちください。 |
これらの解決策を試しても問題が解決しない場合は、QSC カスタマー サポートまたは資格のあるサービス技術者にお問い合わせください。
7. 仕様
| 特徴 | 詳細 |
|---|---|
| モデル | RMX1450a |
| メーカー | QSC |
| チャンネル数 | 2 |
| 出力電力 | 300ワット（チャネルあたり、標準） |
| 商品の寸法 (長さ x 幅 x 高さ) | 16 x 19 x 3.5インチ |
| 必要なラックスペース | 2U |
| アイテム重量 | 40ポンド |
| 材料 | 金属 |
| 入力コネクタ | 1/4インチ TRS、XLR、バリアストリップ |
| 出力コネクタ | バインディングポスト、ノイトリック スピコン |
| 特徴 | 独立して無効化可能なクリップリミッター、フロントマウントのゲインコントロール |
| 欧州連合 | 00684284062796、103000001241、617237997579、684284003706、658700921738 |
| 初回利用可能日 | 13年2004月XNUMX日 |
8. 保証とサポート
保証範囲、技術サポート、またはサービスに関する情報については、公式QSCを参照してください。 webサイトをご覧いただくか、QSC カスタマー サービスに直接お問い合わせください。
詳しい情報やサポートリソースについては、 AmazonのQSCストア.
