PECRON Portable Power Station E3800 LFP User Manual

1.製品オーバーview

The PECRON E3800 LFP is a portable power station designed to provide reliable electricity for various applications, including home backup, camping, RV use, and commercial needs. It features a durable LiFePO4 battery, multiple output ports, and versatile charging options.

主な特徴:

• バッテリー容量: 3840Wh LiFePO4 battery, expandable up to 53.76kWh with additional units.
• AC出力： 4200W rated power (100V~120V pure sine wave) with 4 AC outlets and 1 TT30-R RV-ready outlet.
• 出力ポート: Total of 14 output ports including AC, DC (XT60, Cigar Port, 5525), USB-A, and USB-C.
• 急速充電: AC charging up to 3200W (1.4 hours to 100%) and solar charging up to 3000W.
• UPS機能: Uninterruptible Power Supply with 8-20ms switchover time for critical devices.
• スマートコントロール： LCD touchscreen display and WiFi/Bluetooth app connectivity for remote monitoring and control.
• 耐久性: LiFePO4 battery retains 80% capacity after 3500+ charge cycles, offering a long lifespan.

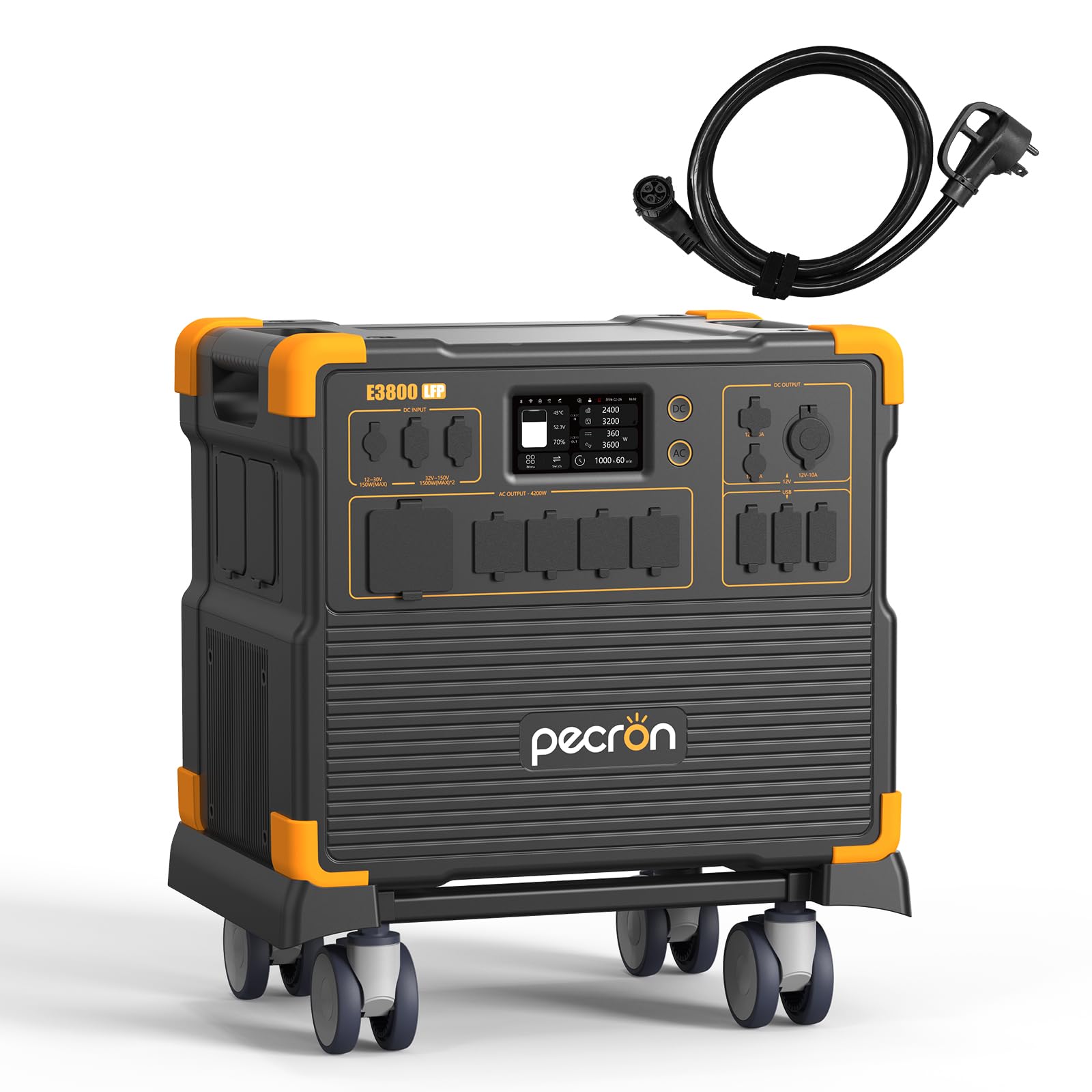

Image 1.1: The PECRON E3800 LFP Portable Power Station, showcasinコンパクトなデザインと複数の出力ポートを備えています。

2. 安全に関する注意事項

本製品をご使用になる前に、すべての安全に関する警告と指示をよくお読みください。これらの指示に従わない場合、感電、火災、または重傷を負う可能性があります。

• ユニットを分解、修理、改造しないでください。
• 雨や湿気にさらさないでください。
• Keep away from open flames or high temperatures.
• 過熱を防ぐため、使用中は適切な換気を確保してください。
• 本体またはケーブルが破損している場合は使用しないでください。
• お子様やペットの手の届かない場所に保管してください。
• 製品を地域の規制に従って廃棄してください。
• The unit features built-in protections against overcurrent, overvoltage, short-circuit, overtemperature, and low-temperature conditions.

3.セットアップガイド

3.1 開梱と初期検査

1. パワーステーションとすべての付属品をパッケージから慎重に取り出します。
2. 本体に損傷がないか点検してください。損傷がある場合は使用を中止し、カスタマーサポートにご連絡ください。
3. Verify all included components are present: PECRON E3800 LFP portable power station, 15A AC cable, 30A AC cable, Single port XT60 to MC4 solar charging cable, Parallel dual port XT60 to MC4 solar charging cable, Car Charging Cable, Slotted Screwdriver, Accessory Pouch, User Instruction.

3.2 初期充電

初めて使用する前に、パワーステーションを完全に充電することをお勧めします。

• Connect the provided AC charging cable (either 15A or 30A) to the AC input port on the power station and then to a wall outlet.
• The LCD screen will indicate charging status. A full charge using the 30A AC cable takes approximately 1.4 hours.

4. 操作手順

4.1 電源のオン/オフ

• To turn on the unit, press and hold the main power button for a few seconds until the LCD screen illuminates.
• To turn off the unit, press and hold the main power button again until the screen turns off.

4.2 出力ポートの使用

The E3800 LFP features 14 output ports to power various devices.

画像4.1: 以上view of the 14 output ports available on the PECRON E3800 LFP.

• ACコンセント: Press the AC power button to activate the 4 AC outlets and 1 TT30-R RV-ready outlet. Connect your devices (up to 4200W total).
• DC出力: Press the DC power button to activate the XT60, Cigar Port, and 5525 DC outputs.
• USB ポート: The USB-A and USB-C ports are typically active when the unit is on. Connect your USB-powered devices.

4.3充電方法

The E3800 LFP supports multiple charging inputs:

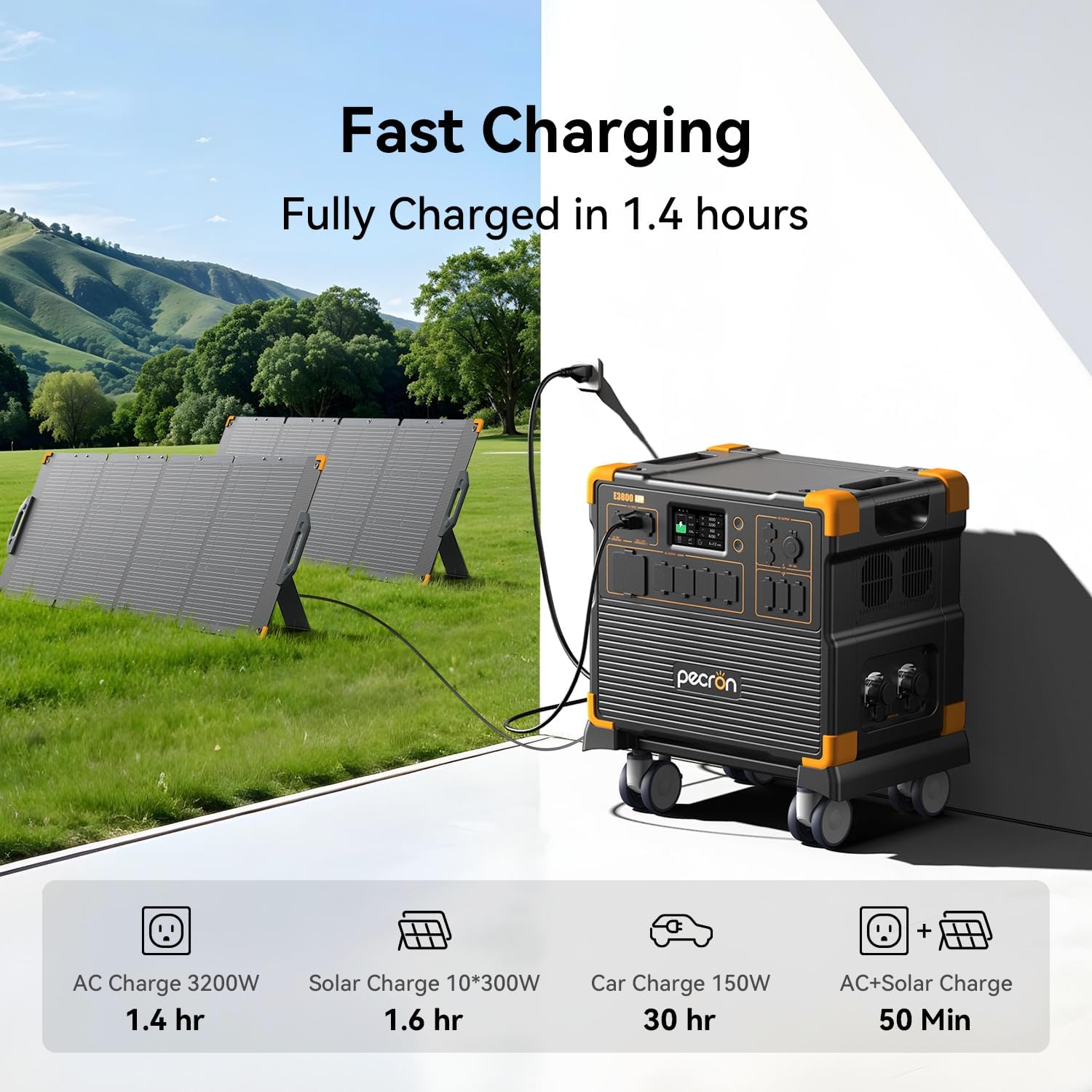

Image 4.2: Visual representation of the various fast charging methods for the power station.

• AC充電: Connect the AC cable to a wall outlet. Max 3200W (30A cable) or 1800W (15A cable).
• ソーラー充電： Connect solar panels (not included) to the solar input port using the provided XT60 to MC4 cables. Supports up to 3000W solar input (VOC <150V).
• 車の充電: 付属の車載充電ケーブルを使用して、車両の 12V コンセントから充電します。
• パススルー充電: The unit supports charging while simultaneously powering devices.

4.4 無停電電源装置（UPS）機能

When connected to an AC wall outlet, the E3800 LFP can function as a UPS. In case of a power outage, it automatically switches to battery power within 8-20 milliseconds, protecting connected devices from data loss or interruption.

• AC 入力を介してパワーステーションを壁のコンセントに接続します。
• Connect your critical devices (e.g., computers, medical equipment) to the AC output ports of the power station.
• The UPS function supports loads up to 3600W (with 30A cable) or 1800W (with 15A cable).

4.5 アプリによるスマートコントロール

Download the PECRON app to monitor and control your power station remotely via WiFi or Bluetooth.

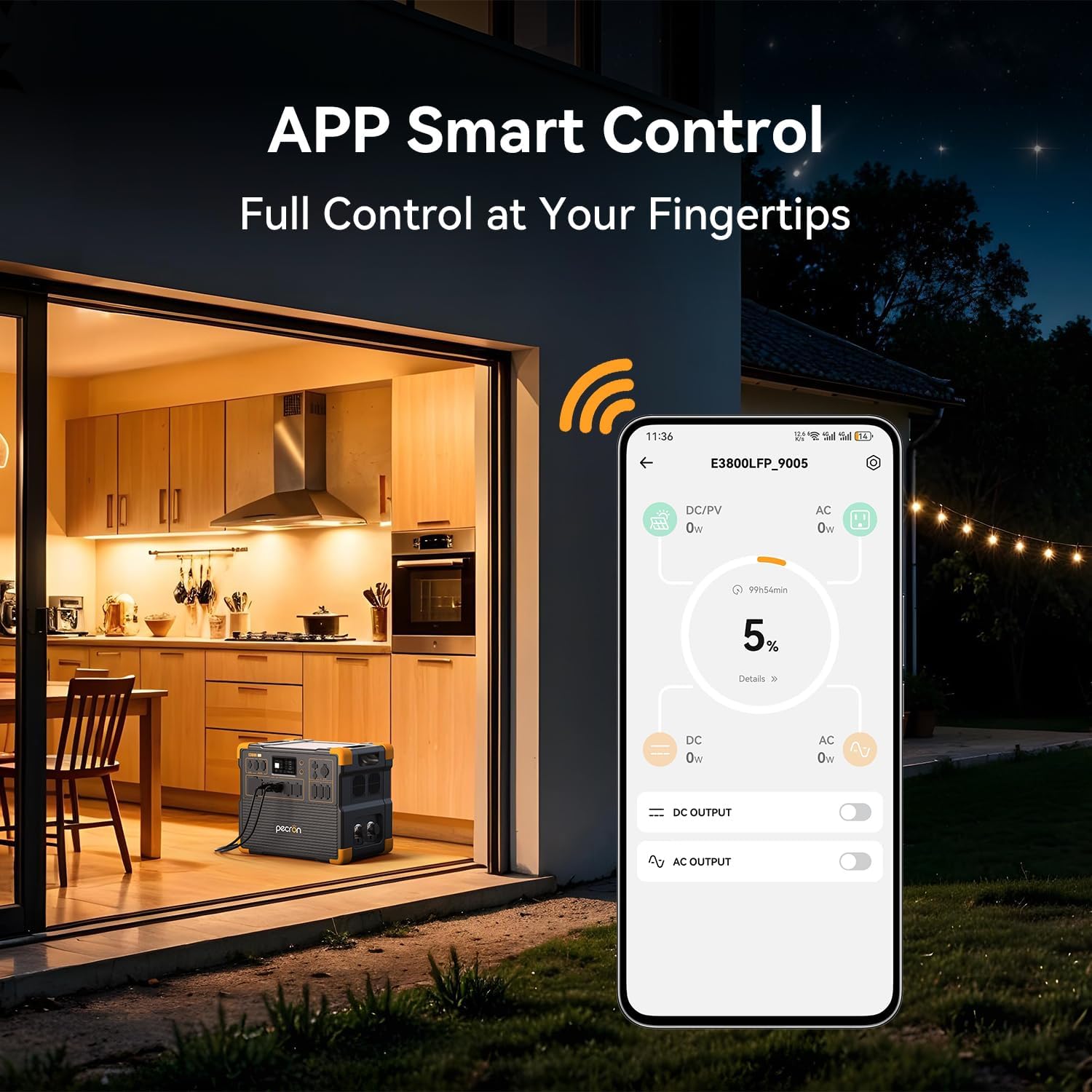

Image 4.3: The PECRON app interface demonstrating remote control and monitoring capabilities.

• 検索する the PECRON app on your smartphone's app store.
• Follow the in-app instructions to connect your E3800 LFP unit.
• Monitor battery level, input/output power, remaining runtime, and control various settings.

4.6 Expanding Capacity and Output

The E3800 LFP can be expanded for increased capacity and higher voltage出力。

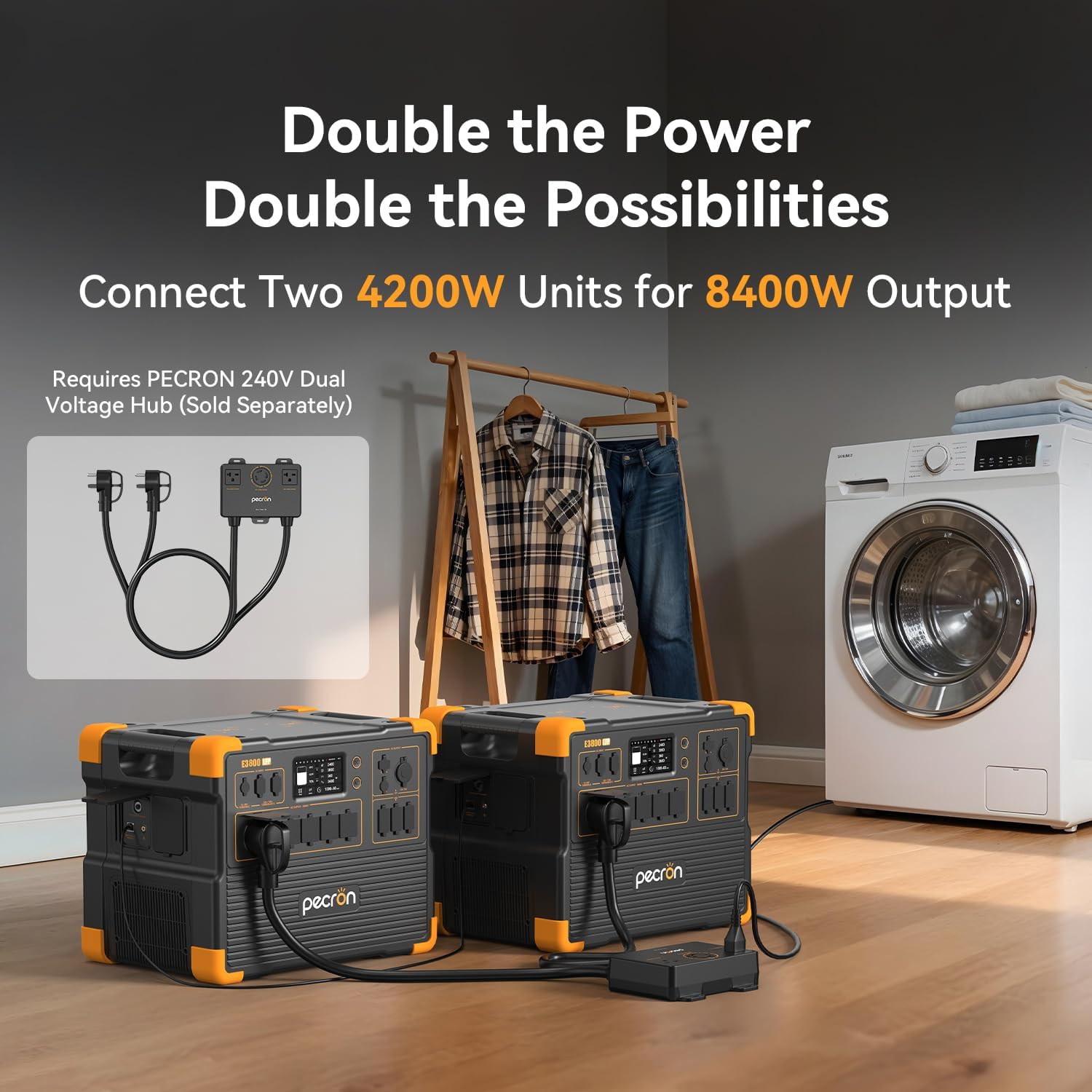

Image 4.4: Two PECRON E3800 LFP units connected via a 240V Dual Voltage Hub for increased power output.

• 予備電池: Connect additional PECRON extra batteries (sold separately) to expand the total energy storage up to 53.76kWh.
• 240V デュアル ボリュームtage Hub: Connect two E3800 LFP units using a PECRON 240V Dual Voltage Hub (sold separately) to achieve 8400W output and 240V capability.

5. メンテナンス

5.1一般的なケア

• 本体の外装は、乾いた柔らかい布で拭いてください。研磨剤入りの洗剤や溶剤は使用しないでください。
• すべてのポートにほこりやごみがないことを確認してください。
• ユニットを落としたり、強い衝撃を与えたりしないでください。

5.2 バッテリーのメンテナンス

• For optimal battery life, store the unit in a cool, dry place away from direct sunlight.
• 長期間保管する場合は、3 ～ 6 か月ごとにバッテリーを約 50 ～ 80% まで充電してください。
• The LiFePO4 battery is designed for over 3500 full charge-discharge cycles, maintaining 80% of its original capacity.

6。 トラブルシューティング

If you encounter issues with your PECRON E3800 LFP, refer to the following common solutions:

If the problem persists, please contact PECRON customer support.

7. 仕様

8. 保証とサポート

8.1 保証情報

The PECRON E3800 LFP Portable Power Station comes with a 3+2 year service time. Please refer to the official PECRON web詳細な保証条件については、サイトまたは購入書類をご覧ください。

8.2 カスタマーサポート

For technical assistance, troubleshooting not covered in this manual, or warranty claims, please contact PECRON customer support through their official webサイトまたは購入時に提供された連絡先情報を参照してください。
