1. はじめに
Tecsun GR-98は、様々な状況で信頼性の高い通信と実用性を実現する多機能緊急無線機です。AM/FMおよび7バンド短波受信に加え、手回し発電機、LED懐中電灯、緊急サイレンなど、複数の電源オプションを備えています。このマニュアルでは、GR-98無線機の適切な設定、操作、メンテナンスについて説明します。
2. 安全に関する注意事項
- ラジオを極端な温度、直射日光、高湿度にさらさないでください。
- ラジオを落としたり、強い衝撃を与えたりしないでください。
- ラジオを強い磁場から遠ざけてください。
- 無線機を分解または改造しないでください。保証が無効になり、損傷の原因となる可能性があります。
- ハンドクランクを使用する際は、滑らかかつ均一に回転することを確認してください。過度の力をかけると機構が損傷する可能性があります。
- 指定された電池（単3電池3本または付属のニッケル水素電池）のみを使用してください。古い電池と新しい電池、または異なる種類の電池を混ぜて使用しないでください。
- 地域の規制に従ってバッテリーを廃棄してください。
3. パッケージ内容
パッケージに以下の項目が含まれているか確認してください。
- Tecsun GR-98 緊急ラジオ
- 充電式 NiMH 600 mAh バッテリーパック（プリインストールまたは別売）
- ミニUSB充電ケーブル
- 取扱説明書
4.製品オーバーview およびコントロール
Tecsun GR-98 無線機のさまざまな部品とコントロールについて理解しておきましょう。
図4.1: フロント view Tecsun GR-98ラジオの主な機能を示した写真です。伸縮アンテナ、LEDフラッシュライト、スピーカーグリル、チューニングダイヤル、音量調節、バンドセレクタースイッチ、ダイナモハンドクランクなどが含まれます。
主要コンポーネント:
- 伸縮アンテナ: FM および短波の受信を改善するために拡張します。
- LED懐中電灯： 照明を提供します。
- スピーカー： オーディオ出力。
- チューニングノブ: 無線周波数を調整します。
- 音量コントロール: オーディオ出力レベルを調整します。
- バンドセレクタースイッチ: FM、MW (AM)、SW (短波) バンドを選択します。
- SWバンドセレクター: 特定の短波帯域を選択するためのロータリースイッチ (SW1 ～ SW7)。
- ライト/オフ/サイレンスイッチ: 懐中電灯とサイレンの機能を制御します。
- 充電選択スイッチ: 内部の NiMH バッテリーを充電するか、外部デバイス (電話) に電力を供給するかを選択します。
- ダイナモハンドクランク: 無線機と内部バッテリーの電源を手動で生成するために使用されます。
- LED充電インジケーター： 内部バッテリーの充電中に点灯します。
- ミニUSB入力（DC IN 5V）： 外部 USB 電源を介して内部バッテリーを充電します。
- USB出力（DC出力5V）： スマートフォンなどの外部機器の充電に。
- イヤホンジャック（3.5mm）: プライベートリスニング用。
- バッテリーコンパートメント: NiMH バッテリー パックまたは AA バッテリーを収納します。
図4.2: 後方 view Tecsun GR-98 の接続ポートである DC IN 5V (ミニ USB)、DC OUT 5V (USB-A)、および 3.5mm イヤホン ジャックを強調表示します。
5. セットアップ
5.1 ラジオの電源供給
GR-98 は、単三電池 3 本 (別売) または付属の充電式 NiMH バッテリー パックで駆動できます。
- バッテリーの取り付け:
- ラジオの背面にある電池ケースのカバーを開きます。
- 単三電池を使用する場合は、正しい極性 (+/-) に注意して単三電池を 3 本挿入します。
- NiMH バッテリー パックを使用する場合は、バッテリー パックが正しく接続され、コンパートメント内に装着されていることを確認してください。
- 電池カバーをしっかりと閉じてください。

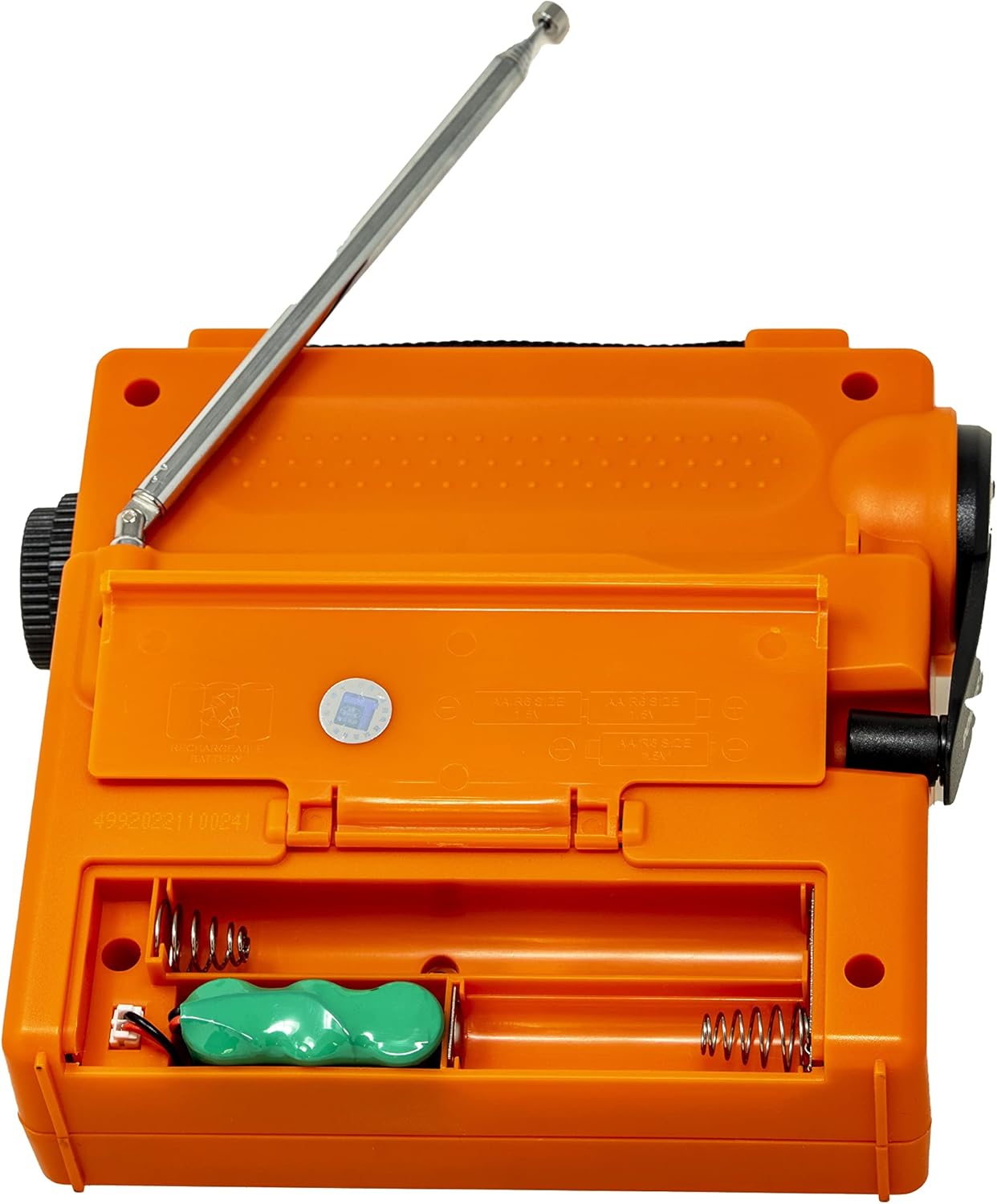

図5.1: NiMH バッテリー パックが取り付けられたバッテリー コンパートメントと、オプションの AA バッテリー用のスロット。
5.2 内蔵バッテリーの充電
内部の NiMH バッテリー パックは、手回しダイナモまたはミニ USB ケーブルを介して充電できます。
- 手回し充電:
- ラジオの側面にある手回しハンドルを展開します。
- クランクを一定の速度（約 120 ～ 150 RPM）で時計回りまたは反時計回りに回転させます。
- LED 充電インジケーターが点灯し、バッテリーが充電中であることを示します。
- 基本的な無線操作の場合は少なくとも 1 ～ 3 分間クランクし、より長時間の充電の場合はさらに長くクランクします。
- USB充電:
- 付属のミニUSBケーブルをラジオ背面の「DC IN 5V」ポートに接続します。
- USB ケーブルのもう一方の端を標準の USB 電源アダプター (5V/500mA、別売) またはコンピューターの USB ポートに接続します。
- 充電中はLED充電インジケーターが点灯します。
図5.2: 手動発電用にハンドクランクを延長しました。
6. 操作手順
6.1無線操作
- 電源オン: ラジオをオンにするには、音量コントロールを時計回りに回します。
- バンドを選択: バンド セレクター スイッチを使用して、FM、MW (AM)、または SW (短波) を選択します。
- アンテナを延長: FMと短波放送を受信する場合は、伸縮アンテナを最大まで伸ばしてください。AM（中波）放送の場合は、内蔵のフェライトバーアンテナを使用するため、伸縮アンテナは必要ありません。
- 放送局: チューニングノブを回してラジオ局をスキャンします。
- 音量を調整: 音量コントロールを回して、希望するリスニングレベルに調整します。
- 短波バンドの選択: SW を選択した場合は、SW バンド セレクター ノブを使用して、7 つの短波バンド (SW1 ～ SW7) のいずれかを選択します。
6.2 懐中電灯とサイレン
GR-98 には、LED 懐中電灯と赤色の点滅ライトを備えた緊急サイレンが付いています。
- 懐中電灯: ライト/オフ/サイレンスイッチを「ライト」の位置にスライドすると、LED 懐中電灯がオンになります。
- サイレン： ライト/オフ/サイレン スイッチを「サイレン」の位置にスライドすると、緊急サイレンが鳴り、赤色のライトが点滅します。
- 消す： 両方の機能をオフにするには、スイッチを「オフ」の位置にスライドします。
6.3 緊急時のスマートフォン充電
ラジオは、スマートフォンやその他の小型 USB 電源デバイスを充電するための緊急電源を供給できます。
- 内部の NiMH バッテリー パックが十分に充電されていることを確認します。
- スマートフォンのUSB充電ケーブルをラジオ背面の「DC OUT 5V」ポートに接続します。
- 「CHARGE SELECT」スイッチを「PHONE」の位置にスライドします。
- ラジオがデバイスの充電を開始します。これは緊急時の電力増強を目的としており、完全充電を目的としていないことにご注意ください。
6.4 イヤホンの使用
プライベートリスニングには、ラジオ背面のイヤホンジャックに3.5mmイヤホン（別売）を接続してください。スピーカーは自動的にミュートされます。
7. メンテナンス
- クリーニング： ソフトでラジオを拭くdamp 布で拭いてください。研磨剤や溶剤は使用しないでください。
- ストレージ： 長期間使用しない場合は、ラジオを涼しく乾燥した場所に保管してください。単三電池を使用する場合は、液漏れを防ぐため電池を取り外してください。
- バッテリーのケア： 内蔵のニッケル水素電池パックは、使用頻度が低い場合でも、寿命を維持するために定期的に充電してください。長期間にわたって完全に放電させないでください。
8。 トラブルシューティング
| 問題 | 考えられる原因 | 解決 |
|---|---|---|
| 電源が入らない / ラジオが入らない | 電池（単3電池またはニッケル水素電池）の残量が少ない、または消耗している。電池の取り付けが正しくない。 | 手回しまたはUSBを使って内蔵のニッケル水素電池を充電してください。単3電池を使用している場合は交換してください。電池の極性を確認してください。 |
| ラジオの受信状態が悪い | アンテナが伸びていません（FM/SW）。信号が弱い。干渉があります。 | FM/SWの伸縮アンテナを完全に伸ばします。ラジオの位置を調整し、ゆっくりとチューニングしてみてください。 |
| スマートフォンが充電されない | 内蔵バッテリーの残量が少なすぎます。スイッチの位置が正しくありません。ケーブルに問題があります。 | 内蔵のニッケル水素電池を充電してください。「CHARGE SELECT」が「PHONE」に設定されていることを確認してください。USBケーブルの接続を確認してください。 |
| ハンドクランクが固かったり、音が鳴ったりする | 機構に潤滑が必要であるか、または損傷しています。 | シリコンベースの潤滑剤が手に入る場合は、少量を塗布してください。それでも効果がない場合は、サポートにお問い合わせください。 |
9. 仕様
| 特徴 | 詳細 |
|---|---|
| 電源 | 単三電池3本（別売） 充電式NiMH 600 mAhバッテリーパック（付属） |
| 周波数範囲 | FM：87-108 MHz 午前（中波）: 522～1620 KHz 短波（SW）： - SW1: 5.6～6.4 MHz - SW2: 6.8～7.6 MHz - SW3: 9.2～10.0 MHz - SW4: 11.6～12.2 MHz - SW5: 13.4～14.2 MHz - SW6: 15.0～15.9 MHz - SW7: 17.1～18.0 MHz |
| 寸法（幅×高さ×奥行き） | 約6.75×6.25×2.5インチ（17.1×15.9×6.4cm） |
| 重さ | 約。 17g |
| 接続性 | ミニUSB入力（5V/500mA） USB出力（5V） 3.5mmイヤホンジャック |
| 特集 | 高感度・高選択性を実現するDSP IC ダイナモハンドクランクパワー LED懐中電灯 赤色の点滅ライト付きサイレンアラーム 緊急時のスマートフォン充電 |
図9.1: Tecsun GR-98 ラジオのおおよその寸法。
10. 保証とサポート
保証情報およびテクニカルサポートについては、ご購入時に付属のマニュアルをご参照いただくか、販売店にお問い合わせください。ご購入の証明として、ご購入時のレシートを保管してください。
