1. 重要な安全上の注意事項
本製品をご使用になる前に、すべての取扱説明書をよくお読みになり、大切に保管してください。これらの取扱説明書に従わない場合、感電、火災、または重傷を負う可能性があります。
- ヒーターは必ず壁のコンセントに直接差し込んでください。延長コードや移動可能な電源タップは使用しないでください。
- このヒーターは使用中は高温になります。火傷を防ぐため、高温の表面に素肌で触れないでください。ヒーターを移動する際は、ハンドルをご使用ください。
- 家具、枕、寝具、紙、衣類、カーテンなどの可燃物はヒーターの前面から少なくとも 3 フィート (0.9 メートル) 離し、側面および背面からも離してください。
- ヒーターを子供や病人の近くで使用する場合、およびヒーターを無人で操作したままにする場合は、細心の注意が必要です。
- コードやプラグが損傷しているヒーター、またはヒーターが故障したり、落下したり、何らかの形で損傷した後は、ヒーターを使用しないでください。検査、電気的または機械的な調整、または修理のために、ヒーターを認定サービス施設に返却してください。
- 屋外では使用しないでください。
- ヒーターの接続を切るには、コントロールをオフにし、コンセントからプラグを抜きます。
- 通気口や排気口に異物を挿入したり、異物が入るのを許さないでください。感電や火災の原因になったり、ヒーターが損傷する恐れがあります。
- 火災を防止するため、吸気口や排気口を塞がないでください。ベッドなど、開口部が塞がれる可能性がある柔らかい表面では使用しないでください。
- ヒーターの内部には高温でアーク放電や火花が発生する部品があります。ガソリン、塗料、可燃性液体が使用または保管されている場所では使用しないでください。
- このヒーターは、このマニュアルに記載されているとおりにのみ使用してください。製造元が推奨していない方法で使用すると、火災、感電、または人への傷害を引き起こす可能性があります。
- This product contains oil. Repairs requiring opening of the oil container must only be made by the manufacturer or its service agent.
- In case of oil leakage, immediately unplug the unit and contact customer service. Do not attempt to repair.
2.製品オーバーview
The Orient OF1301F is a 2900-Watt 13 Fin Oil Filled Radiator designed to provide efficient and comfortable heating for your space. It features a built-in fan for faster heat dissipation and a 24-hour timer for convenient operation.

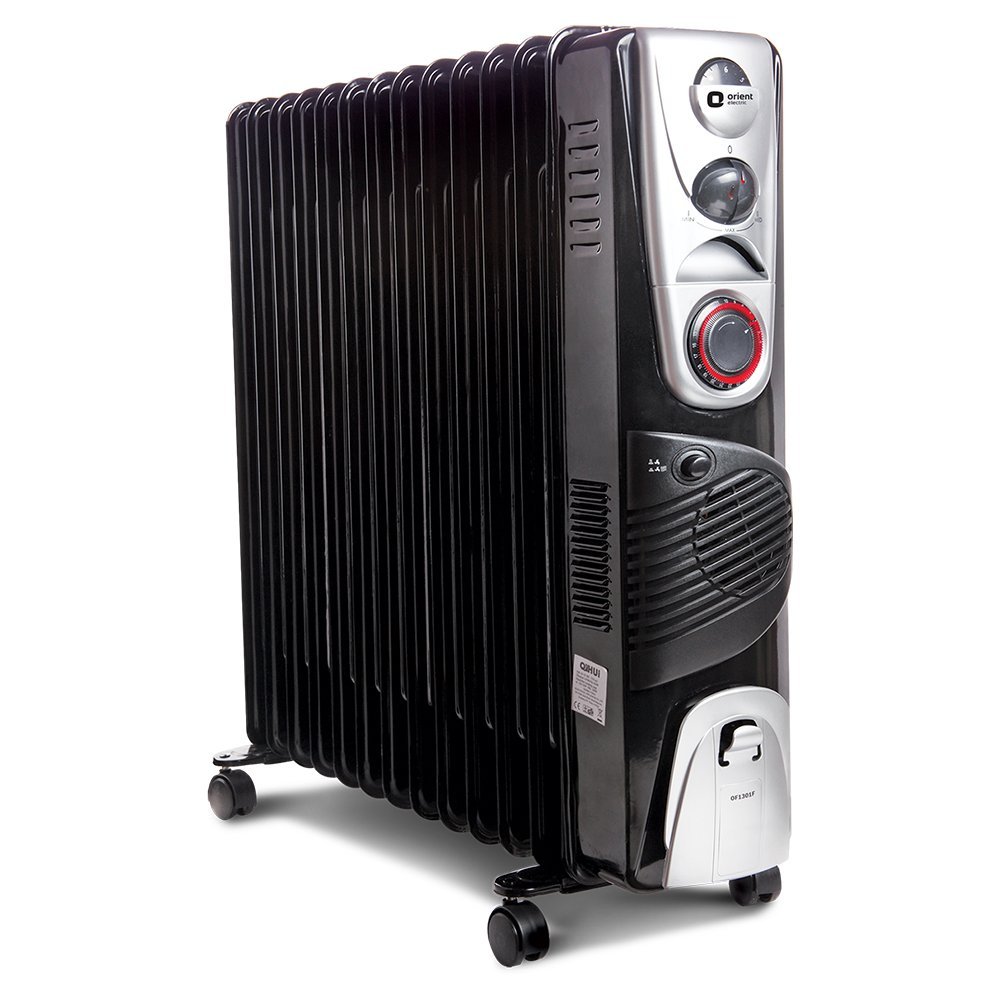

Image: Orient OF1301F Oil Filled Radiator. This image displays the full product, highlighting its 13 fins, the control panel with knobs for thermostat and timer, and the castor wheels at the base for easy mobility.
主な特徴:
- 13 加熱フィン: Maximizes heat radiation surface area.
- 調節可能なサーモスタット: 正確な温度制御を可能にします。
- サーマルカットアウト: 過熱を防ぐ安全機能。
- 転倒防止スイッチ: Automatically shuts off the heater if accidentally tipped.
- Cord Winder Facility: 電源コードをすっきり収納。
- 足車の車輪: Enables easy movement of the unit.
- Integral Handle: 持ち運びに便利です。
- 24時間タイマー: Program heating cycles for convenience.
- 一体型ファン: For faster and more uniform heat distribution.
3. セットアップ
開梱と組み立て:
- ヒーターをパッケージから慎重に取り出してください。パッケージは保管のために保管してください。
- Inspect the heater for any signs of damage. If damaged, do not use and contact customer service.
- Most units come with castor wheels unattached. Turn the heater upside down. Attach the castor wheels to the axle rods provided, then secure them to the base of the heater using the wing nuts or clips. Ensure they are firmly attached.
- ヒーターを元の位置に戻します。
配置:
- ヒーターをしっかりした平らな面に置きます。
- ヒーター周囲に壁、家具、その他の物体から少なくとも 3 フィート (0.9 メートル) の空間があることを確認してください。
- ヒーターをコンセントの直下に置かないでください。
- Avoid placing the heater in areas where it could be easily knocked over.
4. 操作手順
初回使用:
When operating the heater for the first time, or after a long period of storage, it is normal for the heater to emit a slight odor and smoke for a short period. This is due to the burning off of manufacturing residues and is not a cause for concern. Ensure the room is well-ventilated during initial use.
電源接続:
- Ensure the heater is switched OFF (all controls set to minimum or OFF position).
- Plug the power cord into a suitable 230V AC, 50Hz wall outlet. Do not use adapters or extension cords.
サーモスタット制御:
The thermostat regulates the room temperature. Turn the thermostat knob clockwise to increase the desired temperature setting, and counter-clockwise to decrease it. The heater will cycle on and off to maintain the set temperature.
電源設定:
The heater typically has multiple power settings (e.g., Low, Medium, High) controlled by a separate power selector knob or integrated with the thermostat. Select the desired heat output based on your comfort needs.
ファン操作：
To activate the integrated fan for faster heat distribution, turn the fan control knob to the ON position. The fan can be used independently or in conjunction with the heating elements.
24時間タイマー機能：
The mechanical 24-hour timer allows you to program the heater to turn ON and OFF automatically. To set the timer:
- 現在の時刻を設定: Rotate the outer ring of the timer dial clockwise until the current time aligns with the arrow indicator.
- プログラムのオン/オフ期間: The timer dial has segments (usually 15-minute intervals). Push the segments inwards for the periods you want the heater to be ON, and leave them outwards for the periods you want it to be OFF.
- タイマーを有効にする: Ensure the main power switch for the heater is set to the timer position (if available) or simply leave the heater's power ON and the timer will control the operation. The heater's main power supply must remain connected for the timer to function correctly.
注記： If the main power supply to the heater is interrupted, the timer's current time setting will need to be reset.
5. メンテナンス
クリーニング：
- 清掃する前に必ずヒーターを電源コンセントから抜き、完全に冷めるまで待ってください。
- ヒーターの外側の表面を柔らかくて乾いた布で拭いてください。amp 布で拭いてください。研磨剤や溶剤は使用しないでください。
- ヒーターを水に浸したり、内部に水が滴り落ちたりしないでください。
- Regularly remove dust from the fins and air vents using a soft brush or vacuum cleaner attachment.
ストレージ：
- 使用しないときは、ヒーターを涼しく乾燥した場所に保管してください。
- Use the cord winder facility to neatly store the power cord.
- ヒーターをほこりや損傷から守るために、元の梱包で保管することをお勧めします。
6。 トラブルシューティング
Before performing any troubleshooting, ensure the heater is unplugged from the power outlet.
| 問題 | 考えられる原因 | 解決 |
|---|---|---|
| ヒーターが作動しません。 | 電源がありません。 サーモスタットの設定が低すぎます。 転倒防止スイッチが作動しました。 サーマルカットアウトがアクティブになりました。 | Check if the plug is securely in the outlet and the wall switch is ON. サーモスタットの設定を上げてください。 Ensure the heater is on a flat, stable surface. If it was tipped, it might need to cool down before restarting. Unplug the heater, wait 30 minutes for it to cool, then plug it back in. Clear any obstructions around the heater. |
| ヒーターが効果的に加熱しません。 | サーモスタットの設定が低すぎます。 部屋のサイズがヒーターの容量に対して大きすぎます。 ドア/窓が開きます。 | Increase the thermostat setting and power setting. Ensure the heater is appropriate for the room size. Close doors and windows to retain heat. |
| Unusual smell or smoke during initial use. | 製造残留物の焼却。 | This is normal for initial use. Ensure good ventilation. The smell should dissipate after a short period. |
| オイル漏れ。 | 製品の欠陥または損傷。 | Immediately unplug the heater. Do not use. Contact customer service for assistance. |
7. 仕様
- ブランド： オリエント電機
- モデル： OF1301F
- タイプ： Oil Filled Radiator with Fan and Timer
- 力： 2900ワット
- 営業巻tage: 230ボルト
- Number of Fins: 13
- 特徴： Adjustable thermostat, Thermal cut-out, Tip-over switch, Cord winder, Castor wheels, Integral handle, 24-hour mechanical timer, Integrated fan.
- 商品の重量: 約19kg
8. 保証情報
This Orient OF1301F Oil Filled Radiator comes with a 2年間保証 on the product from the date of purchase. Please retain your purchase receipt and the warranty card provided with the product for any warranty claims. The warranty covers manufacturing defects under normal use conditions.
The warranty does not cover damage resulting from misuse, unauthorized repairs, accidents, or normal wear and tear. For detailed terms and conditions, refer to the warranty card included in the product packaging.
9. カスタマーサポート
For any queries, assistance, or service requests regarding your Orient OF1301F Oil Filled Radiator, please contact Orient Electric Customer Service:
- カスタマーサービス番号： 18001037574
- 営業時間: Please check the official Orient Electric website or your warranty card for current operating hours.
When contacting support, please have your product model number (OF1301F) and purchase details ready.
